Мълниеотводите са ключови компоненти в електрическите системи, защитаващи оборудването и инфраструктурата от вредните ефекти на ударите на мълния. За да се гарантира правилното им функциониране, редовното тестване е от съществено значение. Един от ключовите параметри, измерени по време на процеса на тестване, е токът на утечка на мълниеприемника. Като водещ доставчик на тестери за мълниеотводи, ще се задълбоча в това как тези тестери измерват тока на утечка на мълниеотвод.
Разбиране на значението на измерването на тока на утечка
Токът на утечка е малкото количество ток, което протича през мълниеотвод при нормални работни условия. Мониторингът на този ток е от жизненоважно значение, тъй като ненормалното увеличение на тока на утечка може да означава влошаване на работата на разрядника. Фактори като стареене, замърсяване или вътрешна повреда могат да причинят увеличаване на тока на утечка, което в крайна сметка може да доведе до повреда на мълниеотвода. Чрез точно измерване на тока на утечка можем да открием потенциални проблеми рано и да предприемем превантивни мерки, за да избегнем скъпо струващи повреди на оборудването и прекъсвания на захранването.
Основни принципи на измерване на тока на утечка
Измерването на тока на утечка в мълниеотвод се основава на закона на Ом, който гласи, че токът (I), протичащ през проводник, е равен на напрежението (V) през проводника, разделено на неговото съпротивление (R), т.е. I = V/R. В случай на мълниеприемник, токът на утечка е токът, който протича през разрядника, когато към него се приложи известно напрежение.
Повечето тестери за мълниеотводи използват източник на високо напрежение, за да приложат специфично тестово напрежение към мълниеприемника. Тестовото напрежение обикновено се избира, за да симулира работните условия на разрядника. След това тестерът измерва тока, протичащ през разрядника, като използва устройство за измерване на ток, като шунтиращ резистор или токов трансформатор.
Компоненти на тестер за мълниеотвод
Типичен тестер за мълниеприемник се състои от следните основни компоненти:
Източник на високо напрежение
Източникът на високо напрежение е отговорен за генерирането на тестовото напрежение. Той трябва да може да осигури стабилно и точно изходно напрежение. Нивото на напрежение зависи от типа и мощността на изпитвания мълниеприемник. Например, за мълниеотводи с ниско напрежение изпитвателното напрежение може да бъде в диапазона от няколко киловолта, докато за разрядници за високо напрежение, използвани в системи за пренос на електроенергия, изпитвателното напрежение може да бъде няколко десетки киловолта.
Уред за измерване на ток
Както бе споменато по-рано, устройството за измерване на ток се използва за измерване на тока на утечка, протичащ през мълниеотвода. Шунтиращият резистор е обичаен избор за измерване на токове с ниско ниво. Той работи чрез преобразуване на тока в спад на напрежението през резистора, който след това може да бъде измерен с помощта на волтметър. Токовите трансформатори се използват за измерване на по-големи токове. Те работят на принципа на електромагнитната индукция, където първичният ток (токът на утечка) индуцира вторичен ток в трансформатора, който може лесно да бъде измерен.
Блок за управление и дисплей
Блокът за управление и дисплей позволява на оператора да зададе параметрите на теста, като тестовото напрежение и времето за измерване. Той също така показва измерената стойност на тока на утечка. Съвременните тестери за мълниеотводи често имат цифрови дисплеи и могат също да бъдат оборудвани с възможности за регистриране на данни, което позволява на оператора да съхранява и анализира резултатите от теста.
Процес на измерване
Процесът на измерване на тока на утечка на мълниеотвод с помощта на тестер за мълниеотвод обикновено включва следните стъпки:
Подготовка
Преди да започне измерването, операторът трябва да се увери, че мълниеотводът е правилно изключен от захранващата система, за да се избегнат всякакви смущения от работното напрежение. Тестерът трябва да бъде калибриран, за да осигури точни измервания. Операторът също трябва да носи подходящи лични предпазни средства (ЛПС), за да гарантира безопасността.
Връзка
Изходът за високо напрежение на тестера е свързан към горната клема на мълниеприемника, а уредът за измерване на ток е свързан последователно с разрядника. Другият извод на токоизмервателното устройство е свързан към маса. Връзката трябва да е сигурна, за да се осигури точно измерване на тока.
Приложение на напрежението
Операторът задава тестовото напрежение на контролния блок на тестера и след това прилага напрежението към мълниеприемника. Тестерът постепенно повишава напрежението до желаното тестово ниво, за да избегне внезапни промени в напрежението, които биха могли да повредят разрядника.
Текущо измерване
След като изпитвателното напрежение се стабилизира, тестерът измерва тока на утечка, протичащ през мълниеотвода. Измерената стойност на тока се показва на контролния блок. Може да се наложи операторът да изчака кратък период от време, за да може токът да се стабилизира, преди да извърши измерването.
Записване и анализ на данни
Измерената стойност на тока на утечка се записва, заедно с друга подходяща информация като тестовото напрежение, датата и часа на теста. След това операторът може да анализира данните, за да определи дали токът на утечка е в допустимия диапазон. Ако токът на утечка е по-висок от определената граница, може да се наложи допълнително изследване, за да се установи причината за проблема.
Нашите тестери за мълниеотводи
В нашата компания предлагаме набор от висококачествени тестери за мълниеотводи, които са предназначени за точно измерване на тока на утечка на мълниеприемници. Нашите тестери са лесни за използване, надеждни и предоставят точни резултати.

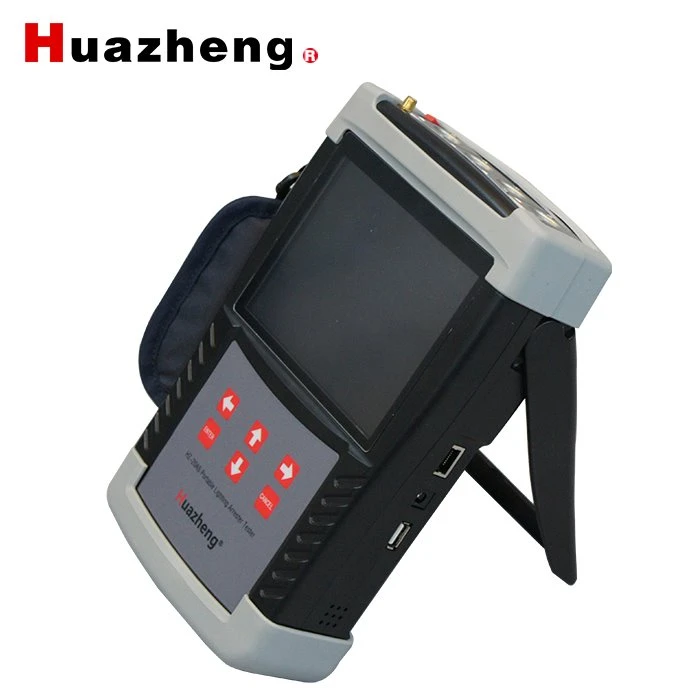

Един от нашите популярни продукти еHZ - 20AS Ръчен тестер за мълниеотвод с цинков оксид. Този ръчен тестер е подходящ за тестване на място на мълниеотводи от цинков оксид. Отличава се с компактен дизайн, което го прави лесен за носене и работа в различни среди. Той може да измерва тока на утечка с висока точност и предоставя ясни и интуитивни резултати от теста.
Друг продукт в нашата гама еHZJS - 3KV 3kV мълниеотводител с цинков оксид Тестер за брояч на разряд. Този тестер е специално проектиран за тестване на брояча на разряди на мълниеотводи от цинков оксид. Той може не само да измерва тока на утечка, но и да проверява функционалността на брояча на разряди, като гарантира цялостната работа на мълниеотвода.
Предлагаме иHZ - 20A - I Ръчен тестов комплект за мълниеотвод. Този изчерпателен тестов комплект включва всички необходими компоненти за тестване на мълниеотводи, осигурявайки удобно и рентабилно решение за нашите клиенти.
Заключение
Измерването на тока на утечка на мълниеприемник е критична стъпка за осигуряване на правилното му функциониране и безопасността на електрическата система. Тестерите за мълниеприемник играят жизненоважна роля в този процес, като предоставят точни и надеждни измервания. Като водещ доставчик на тестери за мълниеприемници, ние се ангажираме да предоставяме висококачествени продукти, които отговарят на нуждите на нашите клиенти.
Ако се интересувате от нашите тестери за мълниеотводи или имате въпроси относно измерването на тока на утечка, моля не се колебайте да се свържете с нас. Ние сме готови да обсъдим вашите специфични изисквания и да ви предоставим най-добрите решения. Нашият екип от експерти е винаги на разположение, за да предложи техническа поддръжка и помощ. Независимо дали сте енергийна компания, производител на електрическо оборудване или промишлен потребител, ние можем да ви помогнем да осигурите надеждната работа на вашите мълниеприемници.
Референции
- „Защита на електроенергийната система“ от AJ Swart и JR Lucas.
- „Инженерство с високо напрежение: Основи“ от MS Naidu и V. Kamaraju.
- Ръководства на производителя на тестери за мълниеотводи.
