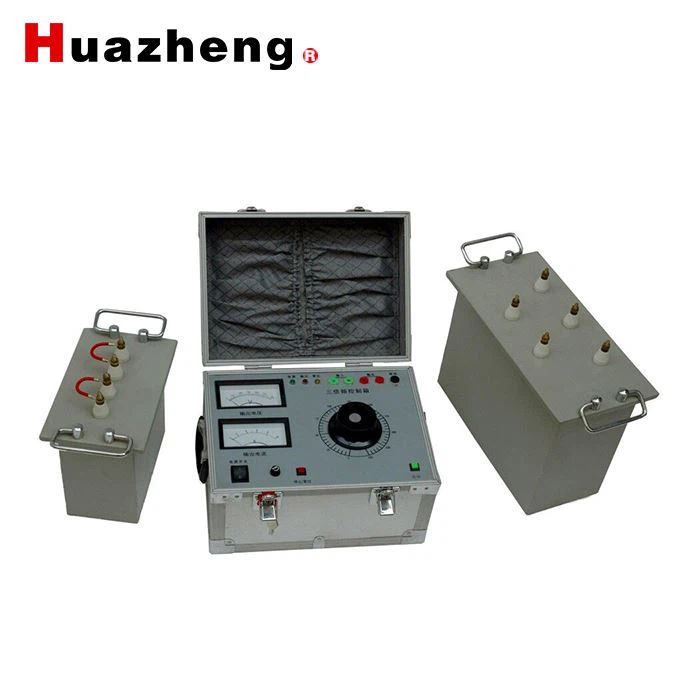

Индуциран през напрежение издържат тест комплект за трансформатор

Основни принципи

Предизвиканото оборудване за пренапрежение издържа на изпитване отговаря на силовата система на изискванията и дизайна на трансформатора с високо напрежение, Той се използва широко в силовата система, 35-220 kv напрежение трансформатор ac издържат напрежение тест на степен, с основна надлъжна оценка на трансформатор изолация якост, в същото време може да бъде предизвикано и свръхнапрежение издържа тест е извършена на мотор и трансформатор навиване, също така да се направи кратко изпълнение на 150 hz захранване.

Основна функция

1. Той се използва широко в трансформатори напрежение за честота удвояване индукционни напрежение издържат на изпитване.

2. Провежда се напрежението издържа на изпитване на захранващия трансформатор с индукция на честотата на разделяне.

3. Извършване на честота удвояване индукционни напрежение тест на други индукционни бобина тип електрически продукти.

Технически параметри

1.Входно напрежение: трифазно 380V 50HZ

2.Изходно напрежение: еднофазно 300V, 500V, 800V, 1000V еднофазно 150HZ

(необходим е външен бустер трансформатор, ако е необходимо по-високо напрежение)

3.Изходен капацитет: 20% от капацитета на продукта

4.Хармонично изкривяване:<>

5.No време на работа на натоварването: по-малко от 5 минути

6.Продължителност при номинално напрежение: 40 секунди

Въпроси, нуждаещи се от внимание в теста

1.Устройството е снабдено с свръхтекуща защита, която е зададена на 80% от номиналния изходен ток по време на доставката. Когато явлението свръхтекущ или разбивка се случи по време на процеса на повишаване на налягането, действието за защита над тока може да защити тествания продукт и да не предизвика разширяването на аварията на тествания продукт. По това време трифазното захранване трябва да бъде прекъснато, за да се избегне повреда на устройството.

2.In процеса на изпитване, ако мощността на тествания продукт не е голяма, реакторът за компенсация по принцип няма нужда от достъп до веригата. Ако токът на кондензатора на тествания продукт е твърде голям, двата края на реактора за компенсация следва да бъдат успоредни на двата края на тествания продукт (или друга намотка) за компенсация на тока, така че да се подобри факторът на мощността на цялата изпитвателна верига и да се намали изходният ток.

3.Триплекс генераторът се експлоатира при условие на пренасищане, така че времето за свързване на трифазната верига трябва да бъде възможно най-кратко, като цяло не повече от пет минути. Когато тестовият обект е тестван, времето за изпитване не трябва да надвишава 40 секунди, когато честотата на изпитването е 150Hz.

4.Реакторът, оборудван с устройството за генериране на тройна честота, се допуска да се използва само при тестване на трансформатора на напрежението. Когато напрежението на тествания продукт надвишава определен диапазон, реакторът трябва да бъде допълнително избран (може да се обясни при поръчка).

Условия за употреба

1.Надморска височина: не повече от 1000 метра;

2.Температура на околната среда: - 10 °C до + 40 °C;

3.Относителна влажност:<>

4.Използвайте място: без пара, корозивен газ и запалима и експлозивна среда.

Изчерпателност на продукта

1. Един комплект устройство за производство на енергия триплекс

2. Попълнете 1 комплект свързващи проводници

3. Един доклад от теста за доставка

4. 1 ръководство за продукта

5. Едно копие от сертификата за квалификация на продукта/гаранционната карта
